样品装置

  TABER5135/5155磨耗机一般可以评估的材料最大厚度是6.35毫米。大于此厚度的材料亦可测量,但需要选择相应的配件或者改装。如厚度小于12.7毫米,可以使用s - 21集中营扩展螺母。样品的厚度大于12.7毫米,可以使用测试臂增高套装。

  TABER测试的磨耗路径宽度是12.7毫米。对于大多数刚性材料,建议样品尺寸约100毫米方形。如果样品尺寸小于建议的尺寸,可以将两个或以上的样品用样品卡固定以满足测试尺寸的要求。如果边缘不齐平或者厚度不同,边缘的磨损率就可能与其它位置不同。建议软质样品做成圆形并且使用套环固定。如果使用了样品卡,那么样品的尺寸大约108mm直径即可;否则样品尺寸需要大约135mm,以便套环能利用来夹紧样品。

  为了是TABER旋转磨耗机的测试更为宽广、适用性更强,TABER有多种可更换的样品测试台可供选择,以便更容易评估各种各样的材料。

样品卡/片

Taber样品卡/片

  当测试纺织品和其他柔软的样品,样品卡就能有效防止测试中起皱的问题。它由硬质纸板制成,一面涂有压敏胶以便将样品粘附其上。背面则印有测试记录表。可供选择的样品卡有方形(S-36)或者圆形(S-36-1)。

Taber样品测试片

  样品片则是双面都涂有压敏胶。用于固定样品使之不会在转动台上滑动。样品片尤其适合用于难以在样品中央开孔的材料的固定,比如说玻璃或者陶瓷类样品。可供选择的样品片有方形(S-37)或者圆形(S-37-1)。它双面都印刷了测试记录表,以便像样品卡那样用来做记录。


样品测试台

  样品台 (E100-125)

  包括磨耗器的样品台 (E100-125),用于测试小于6.35mm (0.25英寸)厚的样品。除非使用选择配件,样品中间必须要有6.35mm (0.25英寸)大小的孔,以便安全地把样品固定在样品台上有线状图案的中轴上。

  测试硬制样品,需要使用压板和螺母。对于柔软的样品,可以使用提供的E100-101样品固定环。直径108mm(0.25英寸)的橡胶垫(S-19)可以提供测试所需的防滑表面。

Taber样品测试台

  样品台和固定环(E140-14)

  如果使用E140-14固定环,硬制样品在干或湿的情况下放到样品台上都会出现不平的现象。样品台有2种,一种是E140-14-S,配有中心固定螺母,一种是E-140-14-NS,没有中心固定螺母。2种样品台上都有8个固定螺母,当旋紧螺母就可以校正样品不平的现象。样品的直径是137mm(5.375英寸),中间有6.35mm (0.25英寸)大小的孔。

  纺织品样品台 – 可拉伸型样品测试(E140-15)

  与标准样品台相似,可拉伸型纺织品样品台(E140-15)的特点在于磨轮摩擦轨迹稍微突起。当固定环把样品的边缘固定在样品台上,收紧压板后,纺织品和其他柔软的样品在样品台上突起的部分可以完全展开。样品的直径是135mm(5.25英寸),中间有6.35mm (0.25英寸)大小的孔。这种样品台不能用于测试硬制样品或者使用样品垫。

  注意: 正确放置样品的方法:把样品放在样品台上,收紧固定环,然后放压板。

  纺织品样品台-可拉伸型干或湿状态的样品测试 (E140-18)

  E140-18样品台是用于测试缩水后有些潮湿的针织产品。磨轮摩擦轨迹突起可以使样品完全展开,样品台有9.53mm(0.375英寸)高的边防止样品中的残留的水流下来。样品的直径是160mm(6.25英寸),中间有6.35mm (0.25英寸)大小的孔。

  注意: 正确放置样品的方法:把样品放到样品台,然后把固定环放到样品上标出8个螺母的位置。在相应位置当剪出小孔后放到样品台上。收紧部分固定环,把样品绷紧后拧紧8个螺母,剪掉样品边缘多余的部分。拧紧压板。

  注意: 纺织品样品测试前需要调整其水份含量。

  定位销样品台(E140-19)

  E140-19定位销样品台适合测试硬制的中间没有孔的正方形的样品。可以和S-37 和 S-37-1样品垫配合使用。样品定位销可以防止在测试过程中的样品的滑动。

  环形样品台(E140-21)

  E140-21环形样品台和压板、折边固定环配合使用用于测试轻微不平和硬制的样品。最大测试样品的直径是137mm(5.375英寸),折边固定环通过固定边缘把样品固定在样品台上。

  碗式的样品台 (E140-75)

  E140-75样品台边高9.35mm(0375英寸)用于防止测试过程水流到磨耗仪上。样品台上放橡胶垫用于防止在测试过程中样品滑动。样品台用于测试在湿状态的情况下样品表面的耐摩情况或者吸水效果。为防止测试过程中水溅出来,只需用水覆盖住样品表面。样品直径最大为140mm(5.5英寸)

  有透明样品盘的样品台 (E100-10)

  有透明样品盘的样品台E100-10建议和固定环 E100-102配套使用。当评估被测试纺织品的时候,可能需要把样品盘拿下来,背对着光观察纺织的磨损情况。透明的样品盘减少了拆卸的频率保证试验持续进行。

  注意:样品架下面有一个高强度的灯泡和样品台配合使用。当当达到测试要求停机观察样品时,关掉电源,通过光电池和电子继电器给灯泡提供电源

  多用途样品台 (E3945)

  样品台E3945分隔成8个区间,可以对8个样品同时进行测试,用于快速比较不同样品的测试结果。测试尼龙或重量轻的纺织品,砝码重量是125g 和250g。提供切割样品的模板方便把样品切割到适合的大小。

  注意: 把样品放到样品台上的各个区间,把窄的一端放到样品台中心。使用配套的插入工具把样品边缘塞到每个区间的凹槽中。用星形压板抚平样品上残留的皱褶。最后收紧固定环。剪掉多余的

样品测试台附件

  样品压板

  测试地毯和其他地板材料的时候,可以使用直径较小的样品压板31.75 mm (1.25英寸)。较小直径可以避免压住磨轮轨迹附近的纤维。

  样品固定环

  Tabe旋转磨耗仪配有2个标准的样品固定环E100-101和E100-102。 E100-101内直径 108 mm (4.265 英寸) 用于最大厚度08.0mm的柔软样品。E100-102内直径 110 mm (4.328英寸) 用于 最大厚度1.60mm的柔软样品. E100-102 也叫做固定环 "B"。

  加长螺母(S-21)

  对于厚度是6.35mm(0.25英寸)到12.7mm(0.5英寸)的样品,需要使用S-21加长螺母固定样品。使用加长螺母的样品中心要有9.525 mm (0.375英寸)的孔用用于放进加长的螺母臂。

  注意: 对于厚度超过12.7mm(0.5英寸)的样品,需要使用加长套装工具(参见配件)

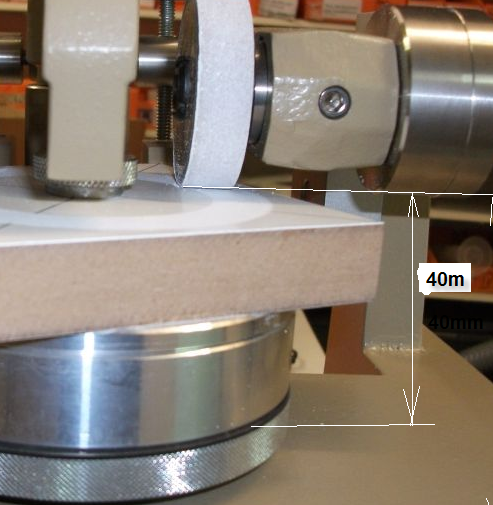

Taber 5750测试臂增高装置

测试臂增高套装

  这个套装是改造磨耗机以适应测试厚度超过12.7毫米厚度(40毫米)的样品。它提高了磨耗机的测试臂的位置和允许正确的校准和定位砂轮。从配套的转动垫片中选择合适的,就可以保持测试臂与样品的相对准确的位置。硬质样品的测试,中心必需开一个13mm直径的孔。该套装可以用于单或者双转盘的旋转磨耗仪,它包含了延展高度测试臂,转动适配器和一套6片的垫片。

  *机器必须返回TABER进行安装和校准。
