磨耗测试样品的准备

  用Taber磨耗机要依据所评估的材料选择试样准备方法。为了得到可重复的数据结果,就要遵循实验室的实践准则。

柔性材料

磨耗测试仪器

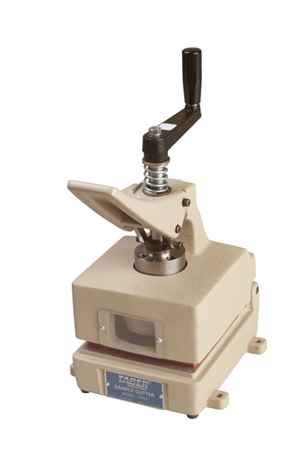

  大多数柔性材料都能用Taber 500型样品切割机来进行切割。这种手动操作的切割机采用工业切割用刀片,可以准确地将样本切割至直径为107毫米。杠杆钻孔机通过用弹簧离合器的转力,可以冲击出一个直径6.35毫米的中心孔。

  ◆为了防止样品在测试过程中的拉伸或起皱,柔性材料可被安装到S-36 方形样品垫片或者S-36-1 圆形样品垫片。为了防止真空吸起样品,建议使用压紧环。

  纺织材料在进行前期准备时也可以用剪刀剪成一个大约135平方毫米的圆形或正方形。如何裁出一个中心孔,只要将样品对折两次然后在折角剪出一小部分。

  ◆柔性材料通常通过压紧环将其固定在标准样品台上。E100-101 样品压紧器(环)可以容纳的柔性材料最厚能达0.79mm。而E100-102样品锁紧器(环)则可容纳最厚1.59毫米的柔性材料。

  ◆为了能得到有用的数据,样品必须不能被拉伸或产生褶皱。纺织品样品盘(E140-15)其托盘具有一个凸起的磨耗轨道,当压紧环扣在托盘的外沿,同时夹板扣上之后下降到中心凹陷处时,样品盘就能为织物提供额外的张力(此时托盘的外缘和中心部位分别被压紧环和夹板扣住,只有磨耗轨道漏出纺织物)。

  ◆当样品要进行湿磨耗测试,可以使用拉力式的纺织品样品盘(E140-18),此样品盘湿磨或干磨测试都可以进行。这种样品盘可以提供一个初始拉力给编织物以将褶皱减少到最低,这样就可以进行湿测试。

  ◆当纺织样品需要在强光照射下进行磨损测试时,我们可以使用透明样品盘(E100-10),而且当需要观察织物的磨损程度时可以直接观察不用取下夹具。在样品盘E100-10的夹具下面位置可以也配置一个小型高亮度灯泡,当达到设定的磨损点时,夹具可激活光电管和电子继电器即可关闭磨耗机。

刚性材料

  刚性样品通常是用一种合适的切割方法从大薄板上切剪下来的。1个100毫米的方形样品,其中心洞大小为6.5mm,厚度也6.5毫米比较合适。若使用 S- 21延伸螺母,则样品厚度可达12.7毫米,样品中心孔大小需为9.5mm。若对支架臂进行扩改,则测试样品的厚度还可以厚达40毫米,此时样品中心孔大小需为13mm。在准备一个刚性样品时,要确保这个样品的顶部和底部表面都是平整、平行的。

  ◆刚性材料一般都直接安装在样品台上,而不使用压紧环(E100-102),此时中心孔大小需为6.35mm)。根据材料厚度,当要求必须使用S-21延伸螺母时,中心孔大小需为9.525mm)

  ◆如果要测试没有中心钻孔的样品,可以使用驱动销样品盘(E140-19)。

  ◆厚度不均匀的样品应使用垫片,才能保证顶部表面平稳运转。环型压圈样品盘(E104-14)或者螺纹环压圈样品盘(E140-21)都可以用来测试稍微变形的材料。

  ◆当样品要进行湿磨耗测试,可以使用凸缘式样品盘(E140-75)。这对于在耐磨测试中判断吸收效果或表面湿度是很有用的。

样本清洁

  样本必须以某种清洁方法进行清洁,保证样本表面不受沙砾、油脂、指纹或者其他污染物等的污染。因为很多不同的材料都可以使用Taber磨耗机测试,因此在这里无法指定一种特定的清洁方法。但是如果样品接触到溶剂或清洁剂而有可能会导致材料本身性能改变,则可以用异丙醇或者软布清洁表面。

样品状态调整

  在试验之前,我们建议将样品放在测试环境中至少24个小时以适应环境,有机材料需要48个小时。当塑料或金属底材在涂上油墨或涂料后进行的干燥和固化条件,这种条件跟我们说的测试环境条件是不同概念,因为这种条件可能会影响最终测试的目的或结果。所以需固化的样品要根据材料特性来决定在何种特定条件下操作。同样,热量和湿度也会影响很多种材料的物理性质。因此最终建议所有的测试都在温度23±2℃、相对湿度50±5%的标准实验室环境下进行。
