400-6808-138

taber摩擦试验机对人造革鞋面材料的耐磨测试

鞋面材料的耐磨性能好坏是评估鞋类产品的质量的重要指标之一,因此鞋类生产商在生产鞋产品过程中,都需要对鞋面材料的耐磨性进行测试,从而有效提高鞋产品的质量和穿用寿命。

以Taber耐磨试验机为代表的旋转平台、双头耐磨试验机,因具有操作简便、结果稳定、适用范围广等诸多优点,已为越来越多的国内外客户认可,许多企业和贸易商指定用Taber耐磨测试结果做为表征鞋材耐磨性能的重要指标之一。

试验原理:

被测试样放置在一个旋转平台上,通过旋转平台带动其上方的两个摩擦轮滚动,摩擦轮在一定负荷下与试样进行旋转摩擦运动来磨损试样。一个摩擦轮朝外,另一个摩擦轮朝内摩擦试

样。磨耗痕迹为一个重叠的环形。经过规定摩擦圈数后,根据试样表面磨损情况和颜色变化程度,进行分级评定。

试验设备:

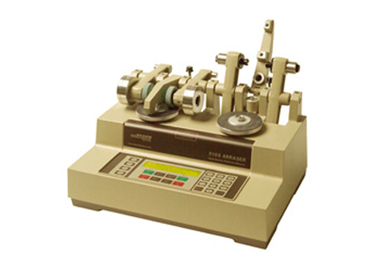

5155摩擦试验机

型号: 5155 ,双测试台磨耗试验机,旋转转速是0-50000(可快速设定100, 500, 1000 或2500转),支撑压杆通过增加砝码加大对试样施加的负荷,3种负重:250g,500g和1000g。摩擦砂轮按磨损强度依次递增的顺序有CS10、CS17、H18和H22四种型号可选。

试样制取:

取人造革的鞋面材料作为试验样品,取3 个代表性的样品进行试验,每个试验样品各裁取8块直径为(106±1)mm 的圆形待测试样,并将待测试样对折两次后,用剪刀切去叠角,使其中心 形成一个直径为6mm的圆孔。

测试操作:

将试样正面朝上固定于旋转平台上,并将选定的砂轮安装在支撑压杆上。选择合适的负荷后,将支撑压杆放下,使砂轮与试样表面接触,连接并打开吸尘装置。启动仪器,按计数器设定的旋转次数进行测试。

对于鞋面材料,摩擦次数统一采用500次。测试结束后,取下试样,检查并记录试样的磨损情况。

结果评估:

测试结果

磨损强度较小的砂轮如 CS10、CS17,对人造革鞋面材料的磨损程度较小,试验前后试样的磨损和变色不明显,而磨损强度较大的砂轮H18, 则能使其受损程度发生明显变化。当砂轮对人造革的磨损产生明显变化时, 试验负荷的增加也会明显加剧试样的受损程度。因此,选用型号为H18 的砂轮可以明确分辨出人造革耐磨性能的好坏。
