Taber涂层耐磨测试仪在涂膜耐磨性测试的应用

聚氨酯树脂作为涂料中最常用的成膜材料之一，已经广泛应用建筑，家具，汽车，印刷，纺织，皮革，塑料凳领域。在生产过程中，聚合物涂膜耐磨性能的研究是厂商们最重视的问题。

涂膜的耐磨性( abrasion resistance) 定义为涂膜对摩擦机械作用的抵抗能力，它是涂膜硬度、附着力和内聚力等综合效应的体现。

为了有效检测不同助剂对水性聚氨酯涂膜耐磨性的影响，分别选用蜡乳液、硅酮乳液、聚四氟乙烯乳液和WPU/SiO2杂化分散液作为助剂，将助剂按不同质量分数与水性聚氨酯乳液混合得到复配的混合乳液涂膜，考察了助剂的种类和用量对水性聚氨酯涂膜耐磨性的影响，以期对皮革、纺织、造纸等涂层的研究和应用起到指导作用。

涂膜耐磨性测试：

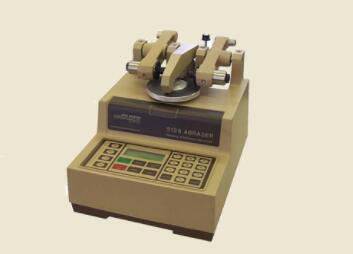

采用设备：Taber涂层耐磨测试仪

采用GT-7012-T型Taber涂层耐磨测试仪，按GB /T 1768-2006( 等采用ISO 7784-2∶1997) 测定涂膜的磨损量，样品尺寸为Φ100 mm，磨损用橡胶砂轮为C-10橡胶轮，负荷为250 g，每个样品测试的转数为1000转。耐磨性以胶膜在一定负载和转速下的质量磨损率来表示，磨损率( S) 按如下公式计算:S=(M0-M)/M0*100%,其中，M0和M分别为测试前和测试后涂膜的质量( g，精确到0. 0001 g) 。

结果：

从下面图示，可以看到采用不同助剂种类及其用量对水性聚氨酯涂膜耐磨性的影响。

(1) 随着蜡乳液质量分数的增大，涂膜的耐磨性先增大后减小，蜡乳液质量分数为2% 时耐磨性较好;

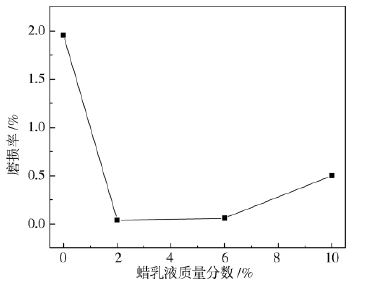

图1 蜡乳液质量分数对涂膜耐磨性的影响

(2) 随着硅酮乳液质量分数的增大，涂膜的耐磨性先增大后减小，硅酮乳液质量分数为2% 时耐磨性较好;

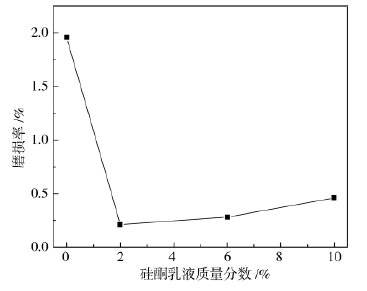

图2 硅酮乳液质量分数对涂膜耐磨性的影响

(3) 随着聚四氟乙烯乳液质量分数的增大，涂膜的耐磨性先增大后减小，聚四氟乙烯乳液质量分数为6%时耐磨性较好;

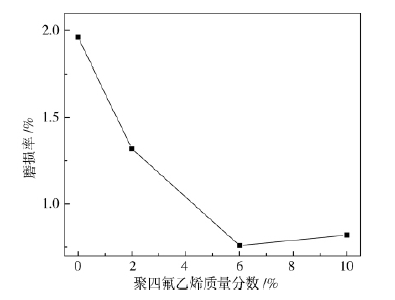

图3 聚四氟乙烯乳液质量分数对涂膜耐磨性的影响

(4) 随着WPU/SiO2杂化分散液质量分数的增大，涂膜的耐磨性逐渐增大，其质量分数为10% 时耐磨性较好，且WPUS-A 和WPUS-B 对涂膜耐磨性的影响无明显差异。

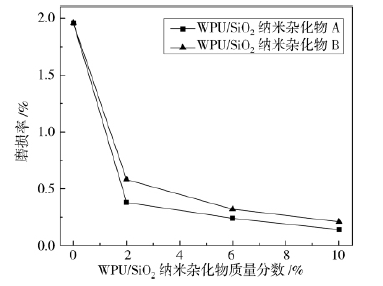

图4 WPUSA 和WPUSB 质量分数对涂膜耐磨性的影响

对于涂膜耐磨性的测试，Taber涂层耐磨测试仪是一个理想的选择。Taber磨耗机在磨耗测试领域起着不可替代的作用，此外还提供耐刮擦、划伤性能评估、弯曲弹性测试和刚度测试的解决方案。翁开尔作为Taber在中国区域的代理商，将为中国工业原材料的研究、发展和产品质量的提高提供了快速而准确的测试方法，更多信息欢迎随时咨询翁开尔公司
